首创了智能变径测量原理，感应节流件的移动实现孔径连续变化。

表内活动部件移动方向与流场方向一致，运动平稳无抖动，承载能力高，可靠性高。

始动流量低，流量计的最大的测量范围度可以超过100倍。

流量计对介质要求低，不怕杂质卡阻。

结构简单，无连续可动部件，采用非接触式测量方式，产品免维护、无噪声。

采用微功耗集成技术，整机功耗低，能确保电池长期供电运行。具备历史数据存贮与查询功能。

流量计可配自动抄表模块，自动化程度高，且便于用户远程监控与集中管理。

流量计的表头可180°旋转，安装使用简单方便。

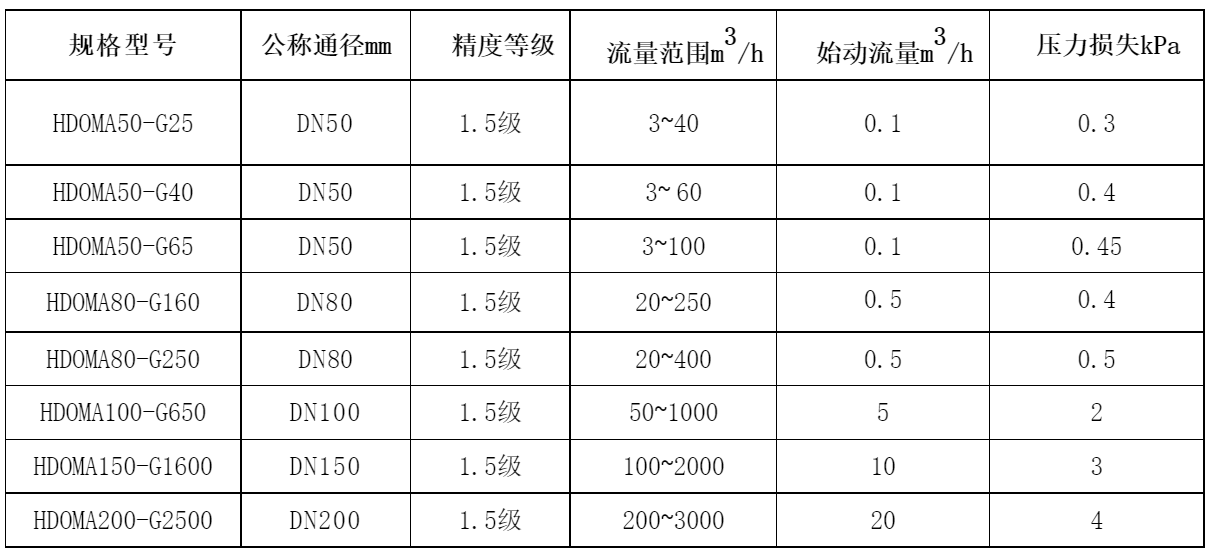

1、流量计型号规格、公称通径、压力损失及流量范围（P=101.325kPa，T=293.15K）

*压力损失为常压下干空气（密度约为1.204kg/m³）测量值

2、本安参数

Uo=3.6VDC, Io=250mA

Ui=3.8VDC，Ii=300mA，Pi=1.14W Ci=220μF Li=0mH

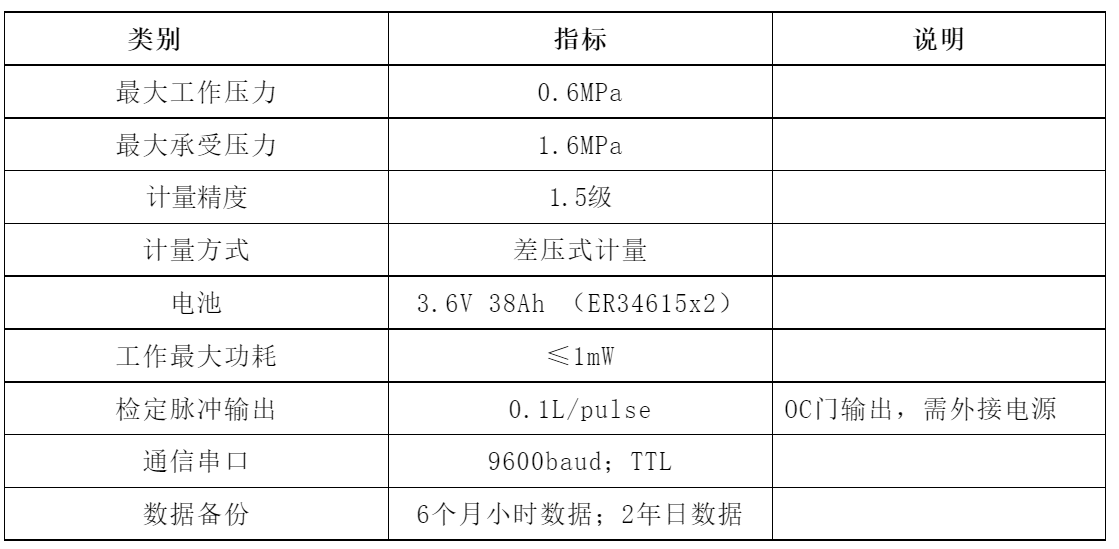

3、技术参数

4、使用条件

4.1 环境温度：（-25～+60）℃

4.2 介质温度：（-10～+55）℃

4.3 湿度：（10～95)%RH

4.4大气压力：(86～106)kPa

4.5最大工作压力：0.6MPa

5、电气性能指标

5.1工作电源

主电源为3.6V/38Ah锂电池组（ER34615-2）,电压在3.2V～3.6V时均可正常工作。当电压低于3.2V时，出现欠压指示。并发出欠压报警。3.2V ～3.0V为欠压工作电压，在此阶段应及时更换电池。

5.2通信方式

MODBUS：标准MODBUS RTU模式，RS485接口。二次仪表通过读取相关保持寄存器获取流量介质的温度、压力、工况及标况的瞬时流量和累积流量；并可通过写相关寄存器获取流量计内部存储的历史相关数据。

6、数据贮存功能：

为了满足数据安全管理方面的需要，表计通过EEPROM技术每小时保存一次数据。表内可存储长达6个月的小时数据以及两年的日数据。同时具有断电实时存储数据。

7、防爆标志：Ex ia  IIB  T4  Ga

8、防护等级：IP65

1、 用户订购本产品是应根据管道公称通径、公称压力、流量范围、介质最大压力、介质温度范围及环境条件选择合适的规格，当使用在危险场所需要有防爆要求的必须注明防爆具体要求。

2、如需配置NB-IoT无线远程系统，在订货时需另外注明，以便提供数据采集远传终端。

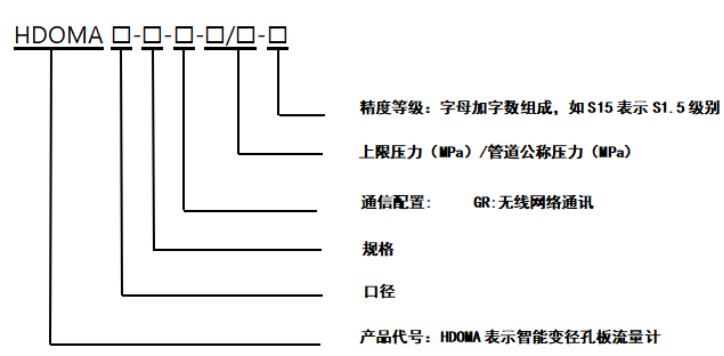

3、 用户订货时请按下列说明正确填写。

HDOMA50-G40-GR-0.4/0.6-S15 表示湖南汉德史特流量计有限公司生产的规格为50口径的智能变径孔板流量计公称流量为40m3/h,带无线通信模块，上限压力和公称压力为0.6MPa/0.4MPa,精度等级为1.5级的精密仪表产品。

1 选型

应根据管线输气量和介质可能达到的温度和压力范围，估算出管线的最高和最低流量，正确选择流量计规格。

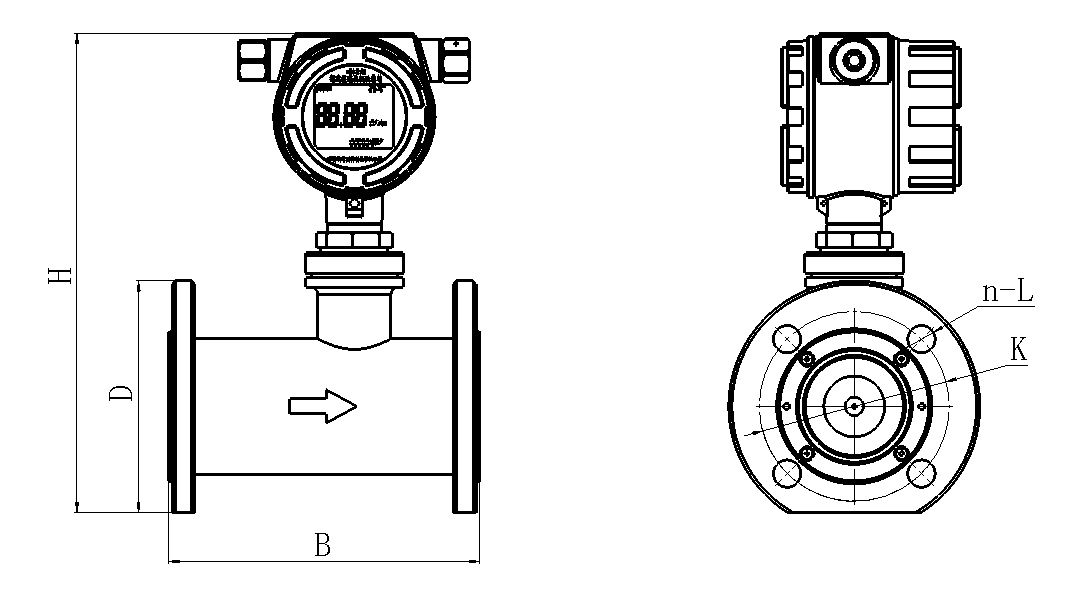

2 流量计外形图

3 流量计安装尺寸（单位：mm）

流量计安装注意事项

1 工作压力范围：≤0.6MPa

2 管道要求：

2.1 流量计安装前必须对管道进行吹扫，避免大颗粒杂物和黄油进入仪表。

2.2 装表处的管道内如有积水，会损坏仪表，勿将仪表安装在管道的低凹处，装表前务必将管道内积水排除干净。

3 安装要求：

3.1 流量计必须按指示方向水平安装，水平误差不得超过5度。

3.2 流量计与相连接的管道应同轴安装。

3.3 流量计需要可靠接地，不得与其他强电系统地线公用。

3.4流量计安装过程需轻拿轻放，不得随意打开流量计或任意拧动连接线及紧固件。

3.5流量计安装周围环境不能有强的外磁场干扰及强烈的机械振动。

3.6流量计安装在室外使用时，建议加装防护罩，以避免雨水浸入和烈日暴晒而影响流计的使用寿命。

3.7 流量计建议安装在调压器的下游。

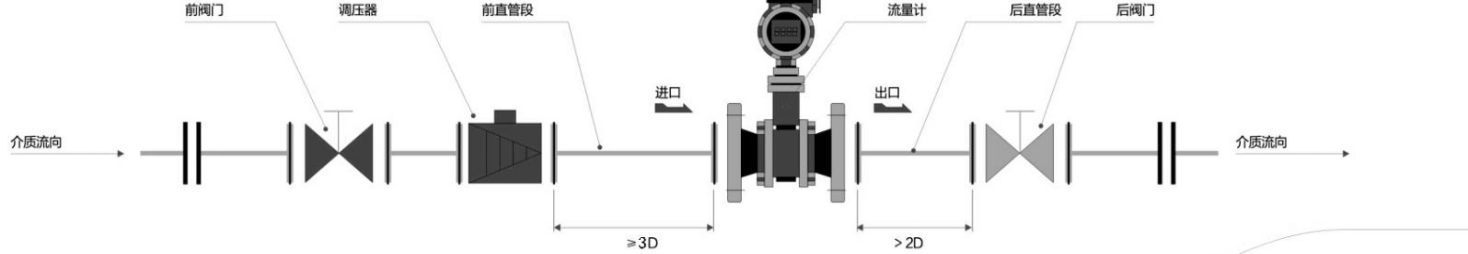

4 直管段要求：

流量计的前直管段要求大于管道直径的3倍，后直管段大于管道直径的2倍。
